適用范圍

       XGN2-10型高壓開關柜為箱型固定式金屬封閉開關柜，適用于交流頻率50Hz，額定電壓3-10KV的三相單母線工礦企業變配電系統，作為接受和分配電能之用，對電路可實現控制、保護和監測。


結構簡介

       XGN2-10型高壓開關柜為箱型固定式金屬全封閉開關柜，戶內安裝形式，采用旋轉式隔離開關，電纜接地端頭面800mm，電纜室留有較大的空間，便于電纜頭的制作安裝和監測，主開關、隔離開關、接地開關及柜門之間鎖機構均采用強制性機械閉鎖方式。本開關柜符合“五防”功能、結構簡單、動作可靠，基本骨架結構采用角接而成，前后門板用薄鋼板壓制而成，上部為母線室，中部為斷路器室，下部為電纜室，儀表及繼電器安裝在上部前面的儀表室內，二次接線端子布置在柜體的下前部，主母排垂直安裝在母線室內。

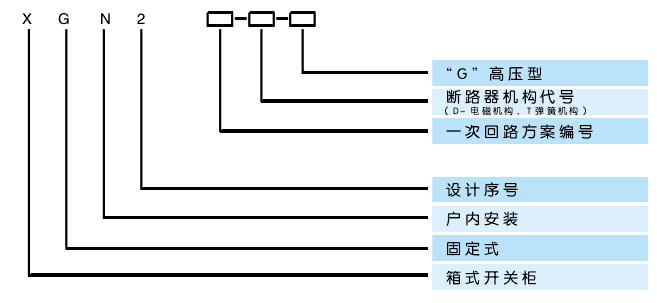

型號的組成及其代表意義

產品規格

主要技術參數
